Tranciever Тюльпан-DSP
SP4JJH Offline
Waldek
**

Liczba postów: 84
Dołączył: 18-06-2009
Post: #161
RE: Tranciever Тюльпан-DSP
Koledzy na cq.ham zwracają szczególną uwagę na dokładne umycie płytki.
R6DAN w poście #963 pisze-"Jeżeli masz problem z czytaniem pamięci to należy zmniejszyć R14 do 10k. Zbocza sygnału CS staną się bardziej strome co powinno dodatnio wpłynąć na pracę pamięci."
Podobne objawy co przy Twojej pcb kontrolera, miał jeden z Kolegów na rosyjskim forum,ale przy wlutowanej pamięci FM25L04-G(ta pamięć nie będzie pracować poprawnie z kontrolerem!).
Nie widziałem w dokumentacji, jaką jasność ma ten wyświetlacz?
24-06-2015 19:10
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 721
Dołączył: 30-07-2011
Post: #162
RE: Tranciever Тюльпан-DSP
Witam,

Tak wiem o czyszczeniu z topnika.

Ale chyba znalazłem przyczynę, tylko jak by ktoś mógł to potwierdzić u siebie.
Proszę wcisnąć fizyczny klawisz MENU (OK), lub zewrzeć pin 4 ( zaraz koło pinu masy) do masy w gnieździe klawiatury i w tym samym czasie spróbować z klawiatury dotykowej wywołać jakąś funkcję np MENU, SPLIT, ANT ...
Jaka będzie reakcja na wyświetlaczu ? Jeśli dokładnie taka sama jak u mnie to mam rozwiązanie - przetwornik A/C z tego pinu odczytuje (albo raczej nie odczytuje nic) cały czas wartość 0 bez względu jakie napięcie jest na ten pin przyłożone. Napięcie mierzyłem bezpośrednio na nodze STM-a. Czyżby wymiana procka ? Heh...

73 Paweł
(Ten post był ostatnio modyfikowany: 24-06-2015 19:52 przez SQ8MVY.)
24-06-2015 19:52
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
R6DAN Offline
Vladimir

Liczba postów: 5
Dołączył: 05-05-2015
Post: #163
RE: Tranciever Тюльпан-DSP
SQ8MVY - попробуйте эту прошивку. Нужно вернуть правильную распайку разъема тач. При первом старте будет предложено выбрать тип дисплея. Для 7 inch нужно выбрать 3 пункт. Этот режим делает инвертирование сигналов тач. Напишите о результате. Прошивку не проверял, писал в слепую.


Załączone pliki
.zip  sys_sdr_250615.zip (Rozmiar: 84.18 KB / Pobrań: 427)
25-06-2015 12:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
PREZES Offline
Ryszard
*

Liczba postów: 35
Dołączył: 16-03-2011
Post: #164
RE: Tranciever Тюльпан-DSP
Wgrałem zamieszczone oprogramowanie.Wybór wyświetlacza bezproblemowy(dotyk oporowy).

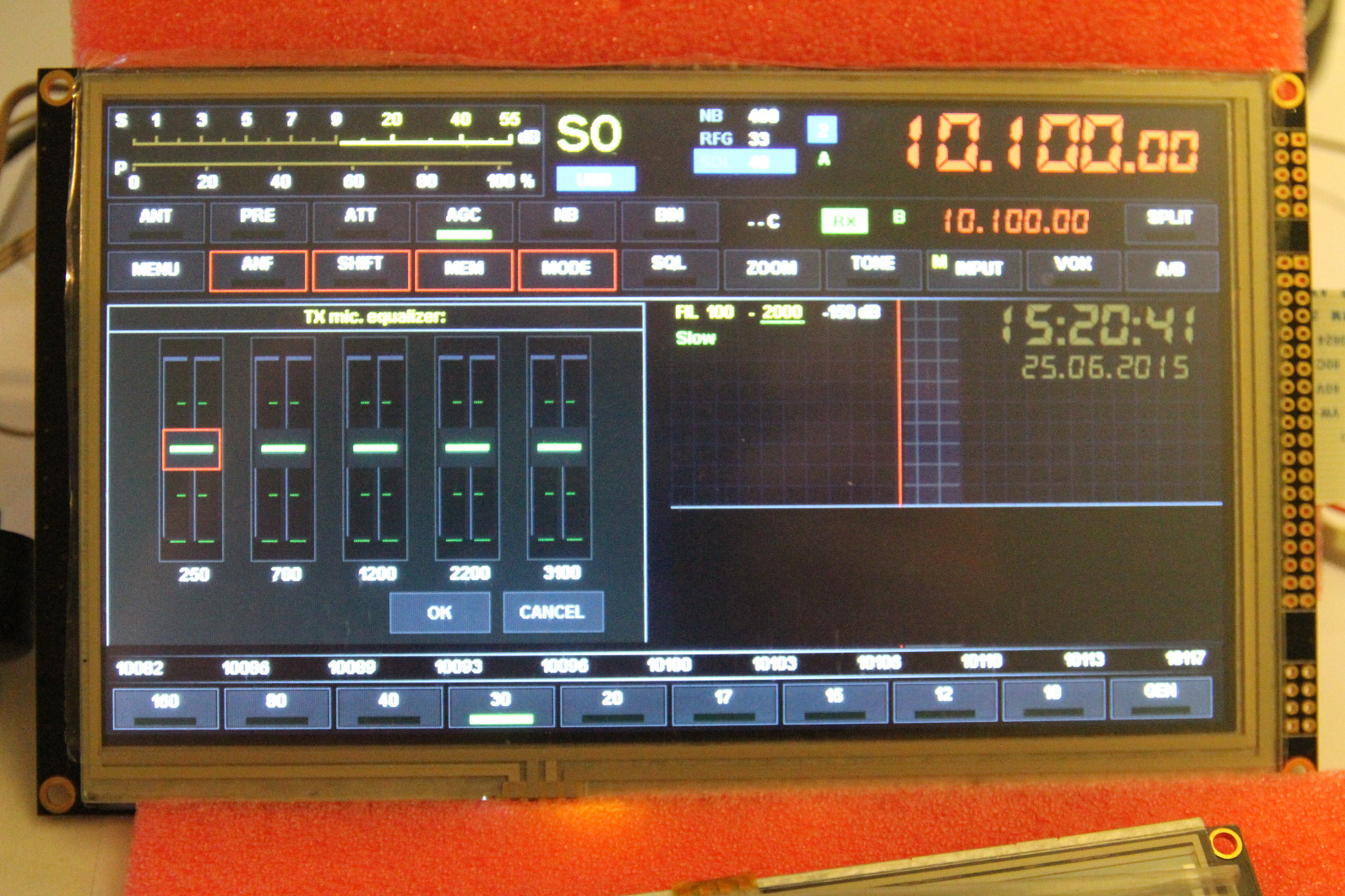

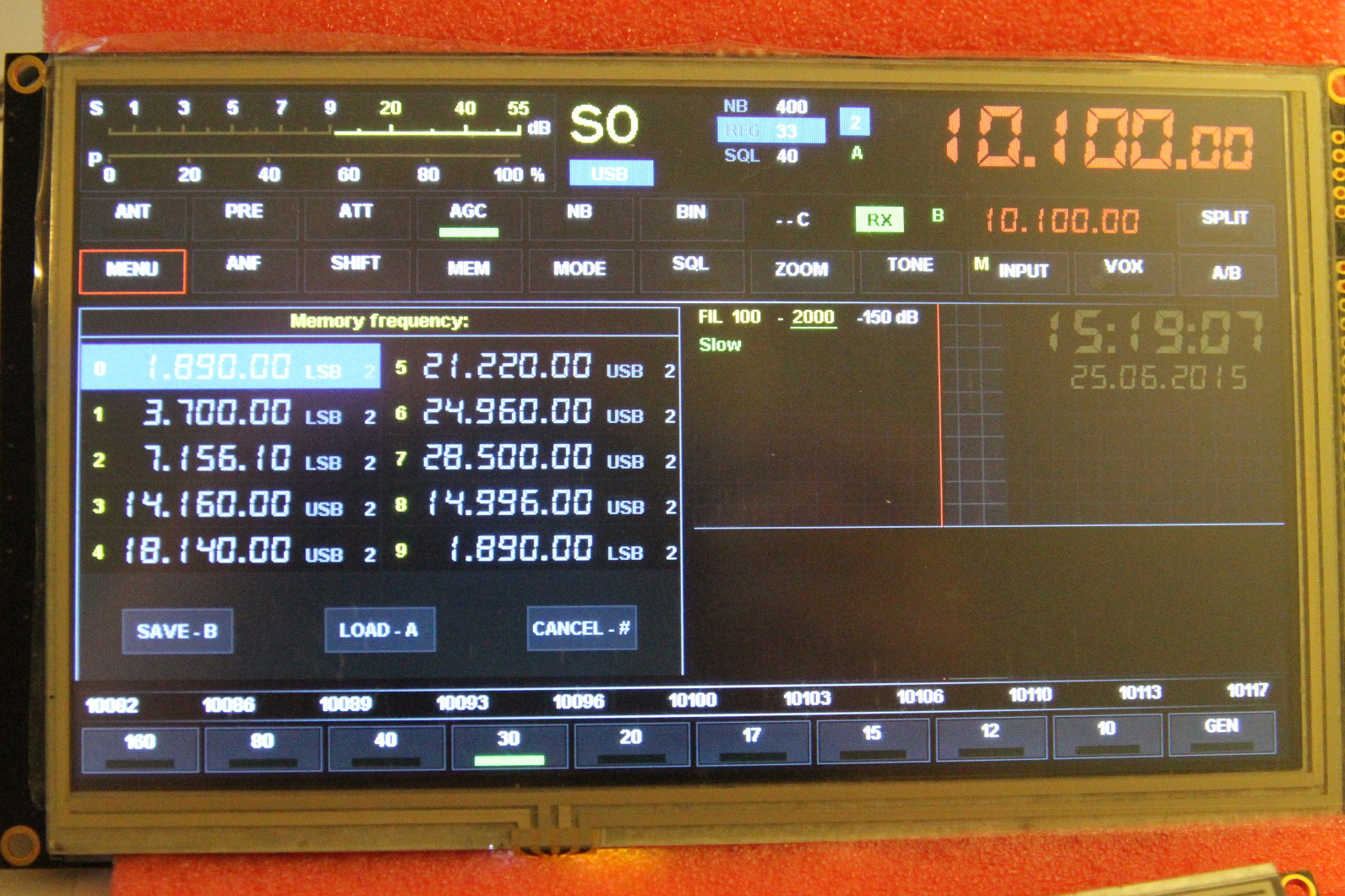

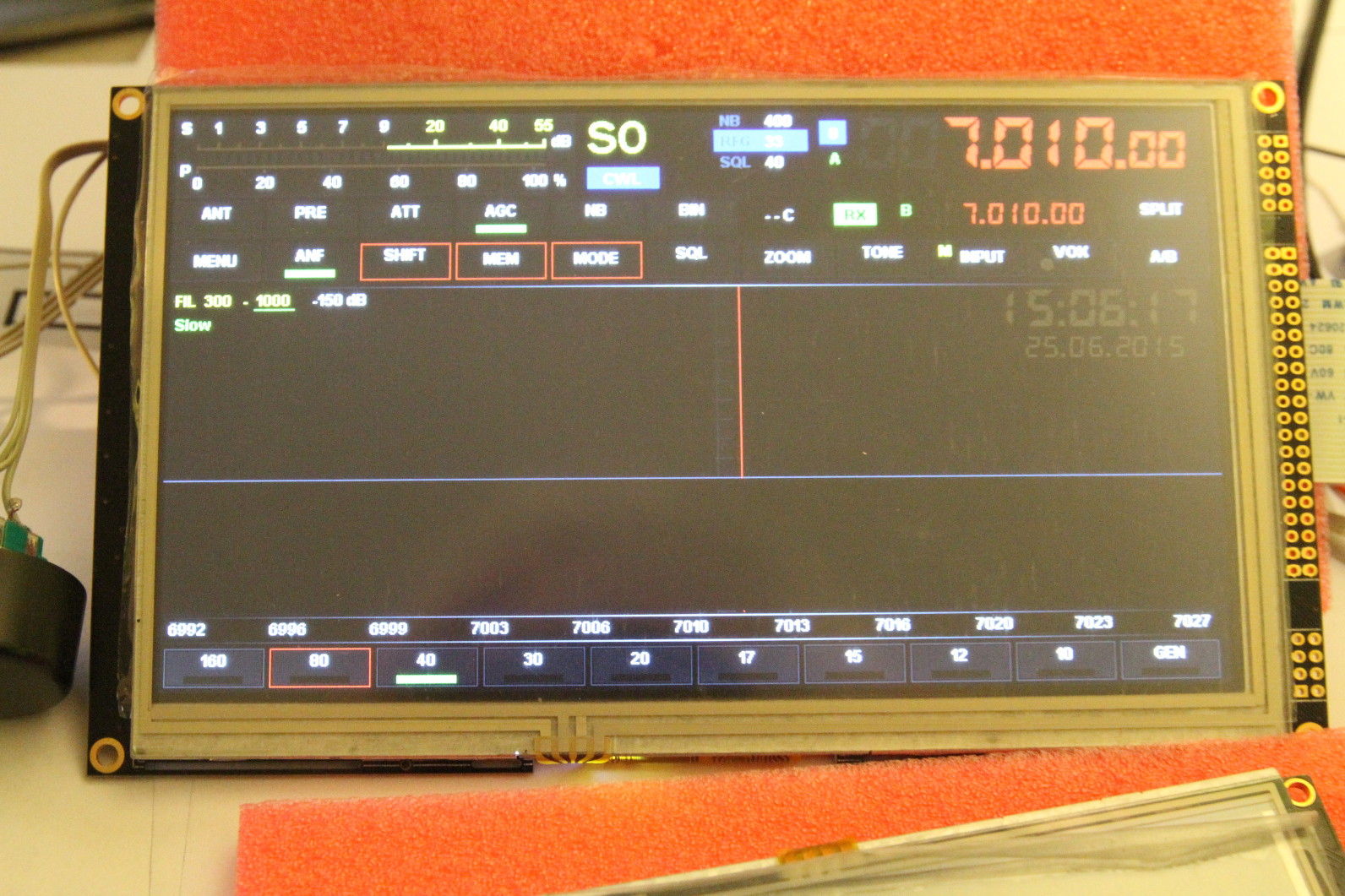

Ale jeszcze nie do końca działa bezproblemowo,czasami nie wykonuje wybieranych opcji.Wyświetla czerwone ,lub niebieskie obwódki i nic.
Czerwone to szybkie wybieranie głównych nastaw,niebieskie to dłuższe przytrzymanie i wyświetlanie dodatkowych nastaw.
Efekty jak na zdjęciach
Wieczorem zmontuje klawiaturę i sprawdzę jak to działa

Ryszard


Załączone pliki Miniatury
İmage İmage İmage İmage
25-06-2015 15:53
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3OSJ Offline
Artur
*****

Liczba postów: 786
Dołączył: 19-09-2013
Post: #165
RE: Tranciever Тюльпан-DSP
.....
(Ten post był ostatnio modyfikowany: 17-09-2020 10:40 przez SP3OSJ.)
25-06-2015 16:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 721
Dołączył: 30-07-2011
Post: #166
RE: Tranciever Тюльпан-DSP
Здравствуйте,

R6DAN - Мой водитель не реагирует на клавишу ANF (MENU), VOX, TONE аппаратной клавиатуры. Мне кажется, что я повредил входную PC3 в STM32F407ZGT6. Программа читает непрерывного прессования на этом входе. Измеряемое напряжение непосредственно на РС3 3.3 вольт, при нажатии МЕНЮ - 0 вольт.
В воспроизводимого прошивки также не может выбрать тип дисплея
Мне нужно заменить на новые STM32F407ZGT6
Спасибо за ваше время.
перевод - Переводчик Google

Artur, Twoje tempo w postępie prac jest wręcz oszałamiające. Płyteczki super.

73 Paweł
(Ten post był ostatnio modyfikowany: 25-06-2015 18:41 przez SQ8MVY.)
25-06-2015 17:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
PREZES Offline
Ryszard
*

Liczba postów: 35
Dołączył: 16-03-2011
Post: #167
RE: Tranciever Тюльпан-DSP
Testowałem sterownik z 7 calowym wyświetlaczem i takie mam wnioski

1.Wymiana opornika r14 na 10k poprawiła działanie sterownika
2.Dotykanie "paluchem" a nie rysikiem jest dokładniejsze (prawie wszystko działa poprawnie)
3.Z menu należy wybrać opcje 18 klawiszy i zacznie działać linia z "menu" klawiatury
(Paweł prawdopodobnie masz dobry procesor ,po wgraniu programu masz włączone 16 klawiszy)


Ryszard
(Ten post był ostatnio modyfikowany: 25-06-2015 18:48 przez PREZES.)
25-06-2015 18:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 721
Dołączył: 30-07-2011
Post: #168
RE: Tranciever Тюльпан-DSP
Witam,

Ryszardzie, zakładając, że tak jest to w takim razie jak wejść do menu, skoro naciskając na ekranie MENU jedyny efekt jaki mam to zaświeca się ramka wokół tego klawisza ? niebieska albo czerwona (pomarańczowa) w zależności jak długo jest naciśnięty ?
Dalej myślę, jak tą zagadkę rozwiązać. Procek u nas nie tak mało kosztuje, więc na razie nie śpieszę się z wymianą. Wymiana to ostateczność - jeśli wszystkie inne pomysły zawiodą.

73 Paweł
(Ten post był ostatnio modyfikowany: 25-06-2015 20:36 przez SQ8MVY.)
25-06-2015 19:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
PREZES Offline
Ryszard
*

Liczba postów: 35
Dołączył: 16-03-2011
Post: #169
RE: Tranciever Тюльпан-DSP
Bez włączenia opcji 18 klawiszy nie wejdziesz do menu z klawiatury(nie działa żadna opcja z tej linii).Spróbuj zmieniać czas naciśnięcia opcji na wyświetlaczu(od krótkiego puknięcia do dłuższego przytrzymania ).Ja mam inny wyświetlacz ,może to jest przyczyną niepoprawnego działania dotyku.
25-06-2015 20:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 721
Dołączył: 30-07-2011
Post: #170
RE: Tranciever Тюльпан-DSP
Sprawa dla mnie jest o tyle dziwna, że naciskając na klawisze ekranowe one reagują zmianą koloru obwódki. Z tego wywnioskować można, że dotyk rozpoznawany jest prawidłowo. Naciskając np. ATT kolor zmienia dokładnie ten klawisz, żaden inny, co świadczy, że program odczytał położenie,przeliczył i określił, że został naciśnięty właśnie ATT. Problemem jest pokazywanie, a raczej nie pokazywanie funkcji lub dodatkowych opcji związanych z naciskanym klawiszem.

Ryszardzie, jeżeli mówisz, że przy domyślnej opcji 16 klawiszy nie jest odczytywany rząd ostatnich klawiszy, to odsuwam tezę o uszkodzonym wejściu PC3 w STM-ie. Przyznam się, że o tych 2 rodzajach klawiatur nie miałem bladego pojęcia. Z góry przyjąłem, że istnieje tylko opcja 18 klawiszowa.

Przy okazji pragnę nadmienić, że CAT działa wzorowo z programem FlRig. Jedynie szkoda, że tylko przez USB. Po USART, który dostępny jest na jednym ze złącz i na schemacie opisany jaki CAT Control nie udało mi się nawiązać połączenia.

Czas na zagłębienie się w datasheet RA8875 , lcd 5" oraz lcd 7".

73 Paweł
(Ten post był ostatnio modyfikowany: 25-06-2015 21:12 przez SQ8MVY.)
25-06-2015 21:08
