Dzień dobry koledzy Mam do Was pytanie odnośnie budowy taurusa

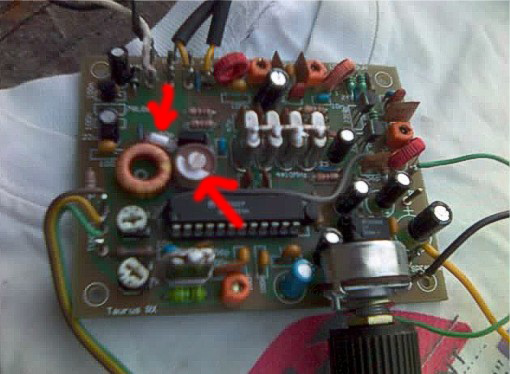

Czy kondensator styrofleksowy 100pF można czymś zastąpić ? Ciężko go dostać bo ponoć dawno już takich się nie używa, pytałem nawet w punktach rtv gdzie się naprawia starocie i nic.
Druga sprawa widoczna na foto to ceramiczny trymer 60p również mało dostępny można go zastąpić takim współczesnym , np takim do montażu w druku ?

Można dać zamiast styrofleksowego np. mikowy. Jesli dasz inny, przypadkowy kondensator, to może w miarę wzrostu temperatury zmieniać się częstotliwość generatora. Oczywiście cały układ będzie działał, lecz nastąpić może samoistna zmiana częstotliwości.
Co do trymera, to podobna sytuacja. Można dać inny.

(12-10-2012 8:37)SQ7ACP napisał(a):  Czy kondensator styrofleksowy 100pF można czymś zastąpić ?

Styrofleksowy jest pewnie z powodu lepszej stabilności temperaturowej (powody kompeascyjne). W zamian za niego spróbowałbym dać kondensator 100pF SMD np 1206 z ceramiki NPO - nie powinno być różnicy. Te z łatwością się da kupić.
Powodzenia!

Witam. Mam pytanie na piątej nodze układu MC3362P mam coś około 4,5V, a na bazie 2N3904 około 0,5V (mierzone multimetrem) i napięcie się nie zmienia razem ze zmianami siły sygnału odbieranego, wobec powyższego nie działa ARW.
Czy to napięcie powinienem mierzyć sondą w.cz., czy może padł scalak MC, nawiasem mówiąc podłączyłem odwrotnie napięcie w punkcie RX w odbiorniku, parę rzeczy wymieniłem i wszystko działa oprócz ARW. Czytam dopiero dzisiaj, że koledzy wyjmują scalak podczas lutowania. Gdyby któryś kolega miał jakieś przemyślenia w tym temacie to byłbym wdzięczny.
Pozdrawiam Grześ!

Witam,

zmierz napięcie zwykłym multimetrem przed rezystorem 100 om (tym który jest przed bramką pierwszego tranzystora polowego J310). Podczas mocnych sygnałów pojawia się tam napięcie ujemne, które sięga do około -2,1V lub troszkę więcej. Tylko mierz to przy silnych sygnałach, gdy ARW się uaktywni, bo przy słabych będzie tam 0V.

Witam Marcin, właśnie tak mierzę i nie mam napięcia na rezystorze przy silnych stacjach. Interesowałaby mnie jakie napięcie powinno być na piątej nodze układu MC 3362P, bo podejrzewam, że padł.

Witam,

prawidłowe napięcie na piątej nodze układu MC3362P to około 4,5V (u mnie jest 4,57V).
Z tego co opisujesz wykluczam uszkodzenie tego układu tym bardziej że jest słyszalność stacji.
Odwrotne podłączenie napięcia w punkcie RX mogło uszkodzić tranzystor 2N3904 lub któryś z J310.
Musisz sprawdzić i porównać napięcia, które kolejno powinny wynosić:
- 2N3904 - kolektor 2,60V, baza 0,70V, emiter 0V,
- pierwszy J310 (od ARW) - dren 5,82V, źródło 0V, bramka przy braku sygnału 0V a przy silnym około -2,1V,
- drugi J310 - dren 13,3V, źródło 2,46V, bramka 0V.
Jeżeli mimo wszystko napięcia będą wydawały się w porządku to wymień w pierwszej kolejności 2N3904, gdyż podejrzewam jego uszkodzenie. A czy wcześniej tzn. przed odwrotnym podłączeniem zasilania automatyka działała poprawnie?

Witam.
Niestety automatyki nie zdążyłem pomierzyć przed awarią, wieczorem będę badał napięcia. Dzięki za szybką odpowiedź.

To w takim razie trzeba jeszcze raz zbadać czy gdzieś przy elementach odowiedzialnych za automatykę nie ma zwarcia, sprawdzić polaryzację diód oraz czy kondensator od stałej czasowej jest podłączony plusem do masy (bo tak ma być).
Nie napisałeś czy Taurus jest na 80m czy na 20m. Taurus na 80m w pierwotnej wersji posiada obwody rezonansowe wejściowe, które pracują bardzo wąsko co dodatkowo przy ich niedokładnym zestrojeniu (czasami dodatkowo trzeba skorygować pojemności przy trymerach) oraz prowizorycznej antenie sygnały są niezbyt silne i z tego powodu automatyka po prostu nie reaguje. W swoim Taurusie na 80m dodatkowo wprowadziłem modyfikację obwodów wejściowych, którą zaproponował SQ7FGB, gdyż lubię też posłuchać w paśmie telegraficznym.

Pozdrawiam

Witam serdecznie kolegów.
Uruchomiłem dziś RX od taurusa prawie ........ No właśnie prawie ( proszę wziąć pod uwagę ze się na tym nie znam bo nie jestem elektronikiem a to mój pierwszy samodzielnie składany kit w życiu) bo jak na razie slysze same rosyjskie stacje radiowe i to jeszcze nie wyraźnie. Rozumie że coś częstotliwością nie jest tak, teraz trzeba stroić cewki l1, l2, l3 ?
