Witam.
Bractwo elektroniczne, potrzebuję pomocy lub chociaż jakieś info.

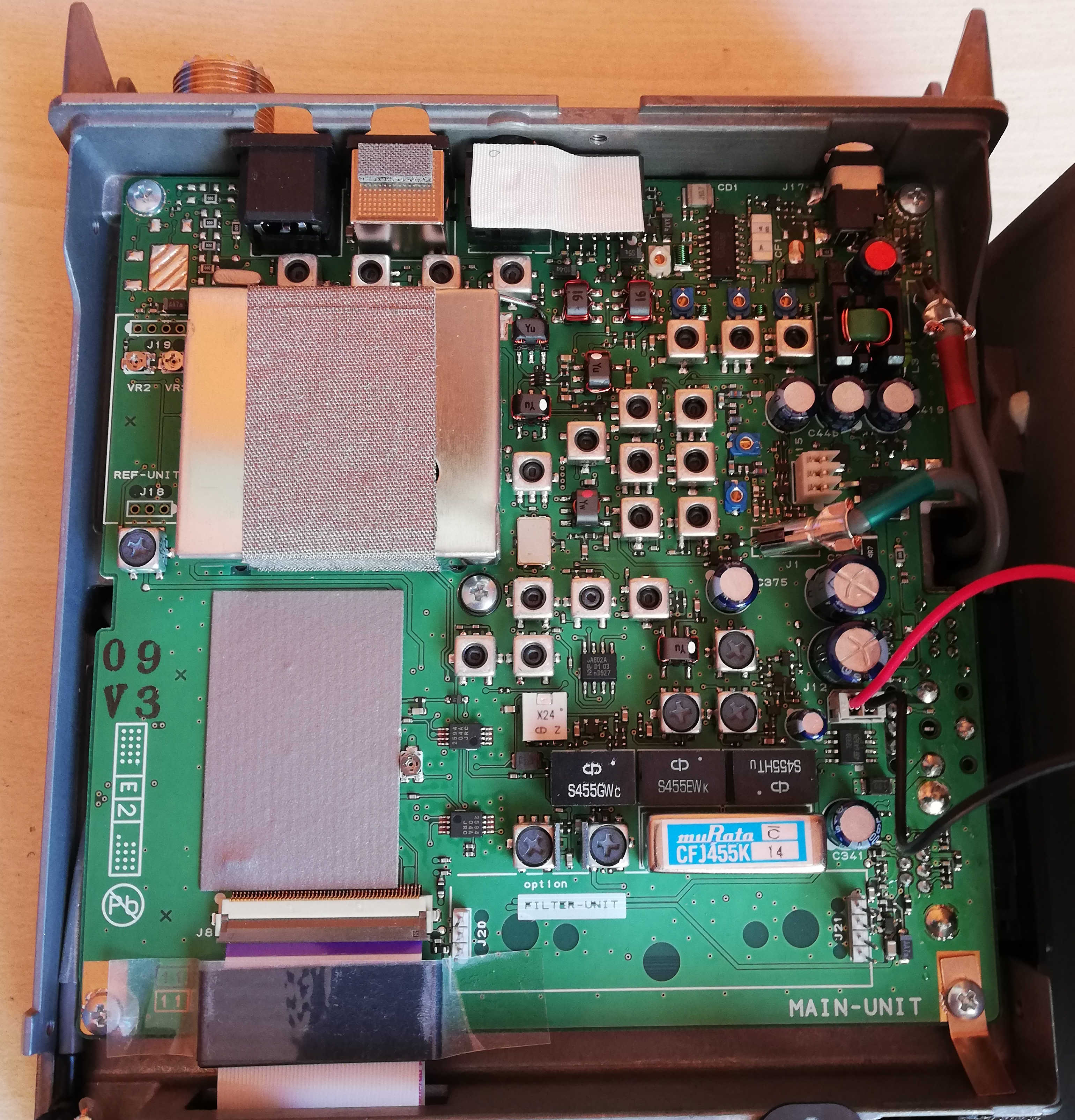

Jest sobie taka płyta główna rzeczonego trx:

[attachment=17224]

Czy na niej jest zamontowany TCXO-9?

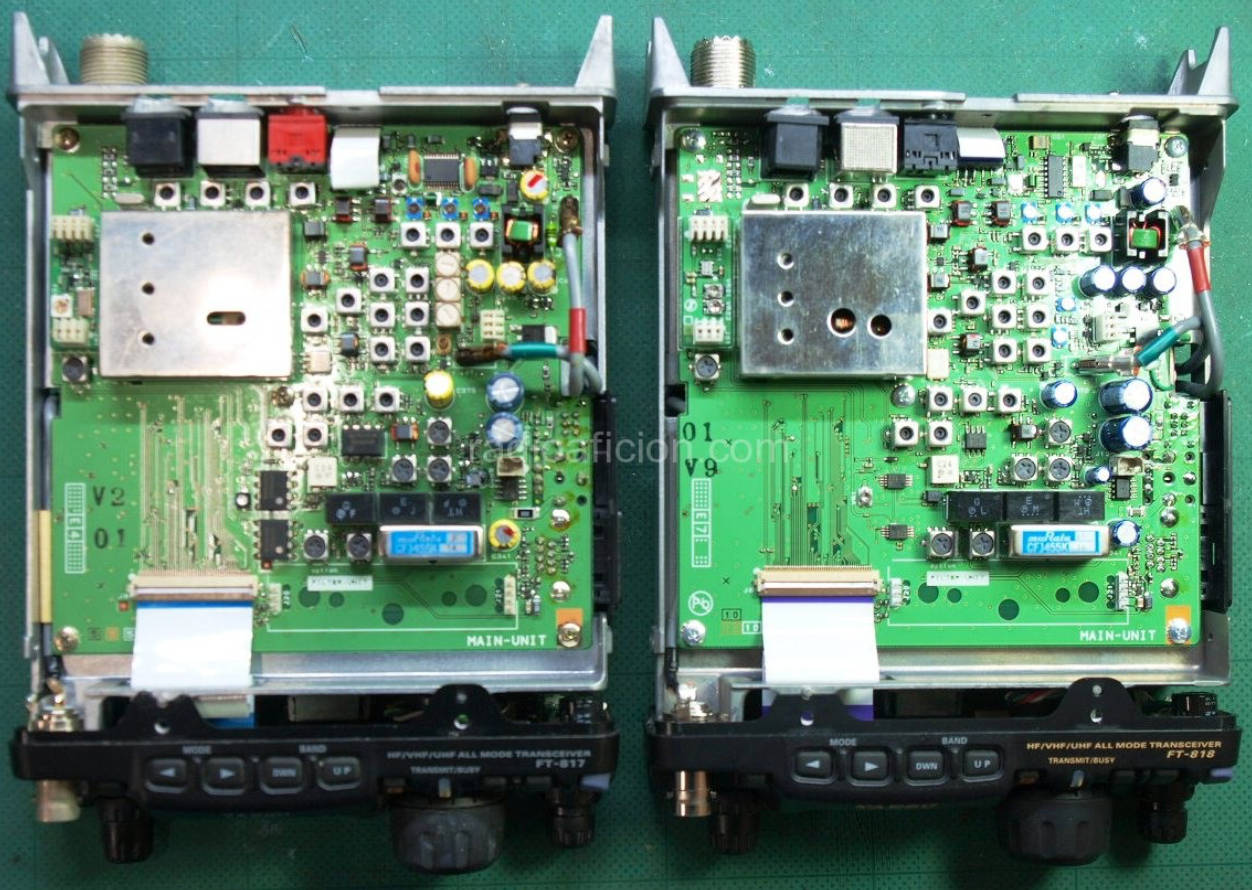

Poniżej zdjęcie z netu, gdzie po lewej jest 817 a po prawej 818:
[attachment=17225]

A tu jeszcze jedno zdjęcie, także z lewej strony 817 a z prawej 818:
[attachment=17226]

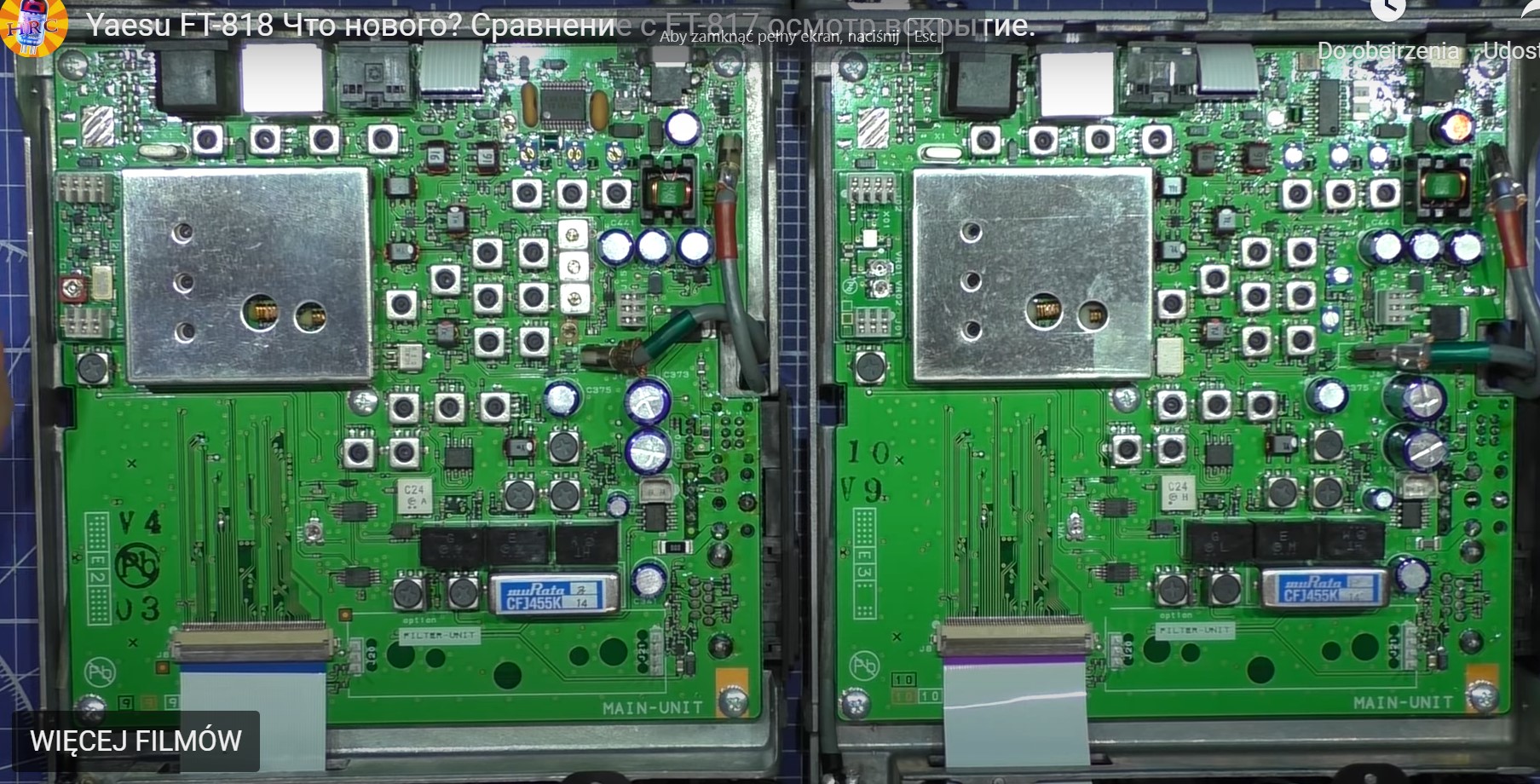

Ostatnie zdjęcie jest z filmu:
https://www.youtube.com/watch?v=uu8-0xSrPWc
a dokładnie od minuty 2:55 do 3:46.

Poradźcie coś w temacie. Sprzedający twierdzi, że sprzedał to co zakupił od przedawcy (znany sklep w PL). Sklep nie potrafi jednoznacznie udzielić odpowiedzi, czy moduły TCXO-9 dla FT-818 powinny być montowane w gnieździe do tego przeznaczonym, czy może być zamontowany jakoś na płytce.

Nie uśmiecha mi się rozbieranie całego transceivera.

Sprawdzając na 430MHz to nie byłbym zachwycony (jeżeli jest faktycznie zamontowany) jakością tego generatora dla podawanych wartości 0,5ppm.
nie masz zamontowanego zobacz jak wygląda https://www.radio-sklep.pl/pl/p/Modul-YA...XO-9/1224, po lewej stronie masz gniazdo do montażu
tutaj jest dobrze widoczny https://www.youtube.com/watch?v=b-scCEBoqIM
Hej.
(05-07-2021 20:39)SQ9GAC napisał(a): [ -> ]nie masz zamontowanego zobacz jak wygląda https://www.radio-sklep.pl/pl/p/Modul-YA...XO-9/1224, po lewej stronie masz gniazdo do montażu
tutaj jest dobrze widoczny https://www.youtube.com/watch?v=b-scCEBoqIM
Pierwszy link nie działa.
Na drugim mamy inny trx.
Zobacz, że na pierwszym zdjęciu u mnie nie ma wlutowanych pinów w płytkę, ale są dwa potencjometry na płytce. Może (choć wątpię - dlaczego to za chwilę) to świadczyć o montażu całego generatora na płycie głównej.

W FT-817 są (chyba) wlutowane piny do osadzenia TCXO. Tu, jeżeli faktycznie już jest, automatycznie zaprzestali przygotowywać to gniazdo do możliwości wpięcia TCXO.

Dlaczego wątpię, że jest? Na 430MHz przy podanym tonie 1kHz, czasie 2m i mocy w SSB ustawionej na 2,5W nadajnik odjechało ok 350Hz. Chyba jak na TCXO to trochę za dużo?
Link działa, tylko trzeba usunąć przecinek.
https://www.radio-sklep.pl/pl/p/Modul-YAESU-TCXO-9/1224
Hej.
Takie coś otrzymałem ze sklepu:
(06-07-2021 8:59)Sklep napisał(a): [ -> ]Tak jak wcześniej przypuszczałem, moduł TXCO jest już na płycie pcb, sama płyta została w starej wersji, ale jak widać nie są nawet już montowane fabrycznie konektory do podłączenia modułu TXCO w miejscu w którym w modelu FT-817 należało umieścić dodatkowy moduł TXCO.

Wygląda na to, że jednak jest już zamontowany. Czy jakość, czy jakoś?

Ech... Coraz gorzej z tymi naszymi gratami.
Hej.
A dodatkowo to co dostałem od techników Yeasu.

(06-07-2021 8:59)technik Yeasu napisał(a): [ -> ]...
All FT-818s have the TCXO fitted as standard.
I have listed the specifications below for the FT-818 and the FT-817.
You will see that the FT-818 stability is +/- 0.5 ppm, which is the same as the older FT-817 with the TXO filled.
...
