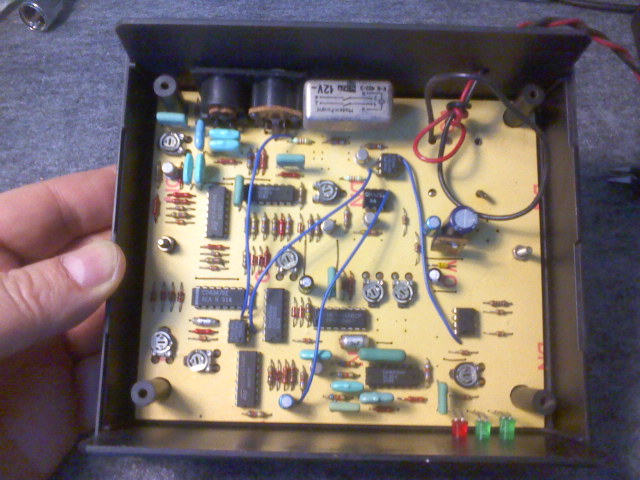

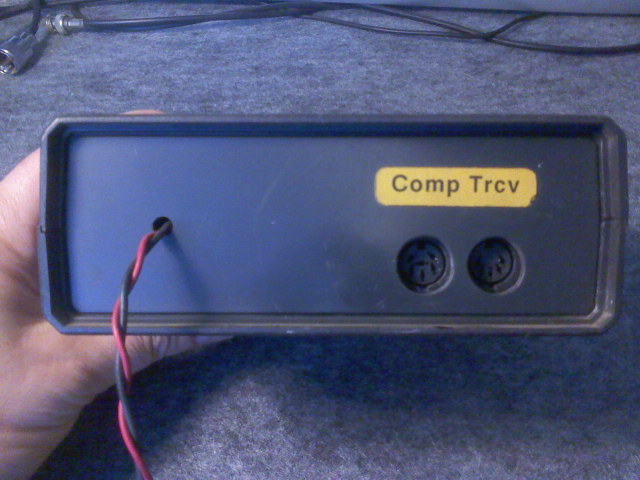

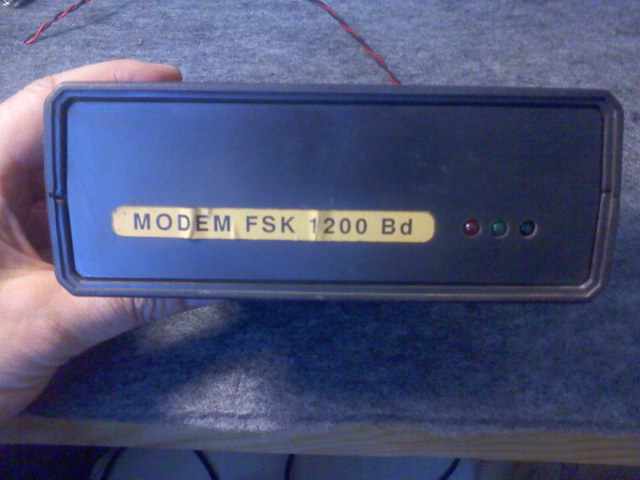

Przy okazji porządkowania dokumentów znalazłem kopię schematu modemu FSK 1200 Bd, który zbudowałem w kilkunastu egzemplarzach na początku lat 90-tych ubiegłego wieku, gdy zdobycie TCM3105 lub AM7910 było wyzwaniem. Publikuję tu, bo nie ma działu "Z archiwum", może komuś się przyda.
[attachment=6817]
[attachment=6818]
[attachment=6819]
[attachment=6820]
To własna konstrukcja czy urządzenie zostało zbudowane w oparciu o już dostępną dokumentację?
Może istnieje wzór płytki drukowanej?
Pomysł z wykorzystaniem PLL 4046 jako demodulator FSK podpatrzyłem w "Funkamateur", reszta jest moja. Niestety, wzory PCB nie zachowały się.
Modem pięknie demoduluje czarno-białe transmisje FAX.

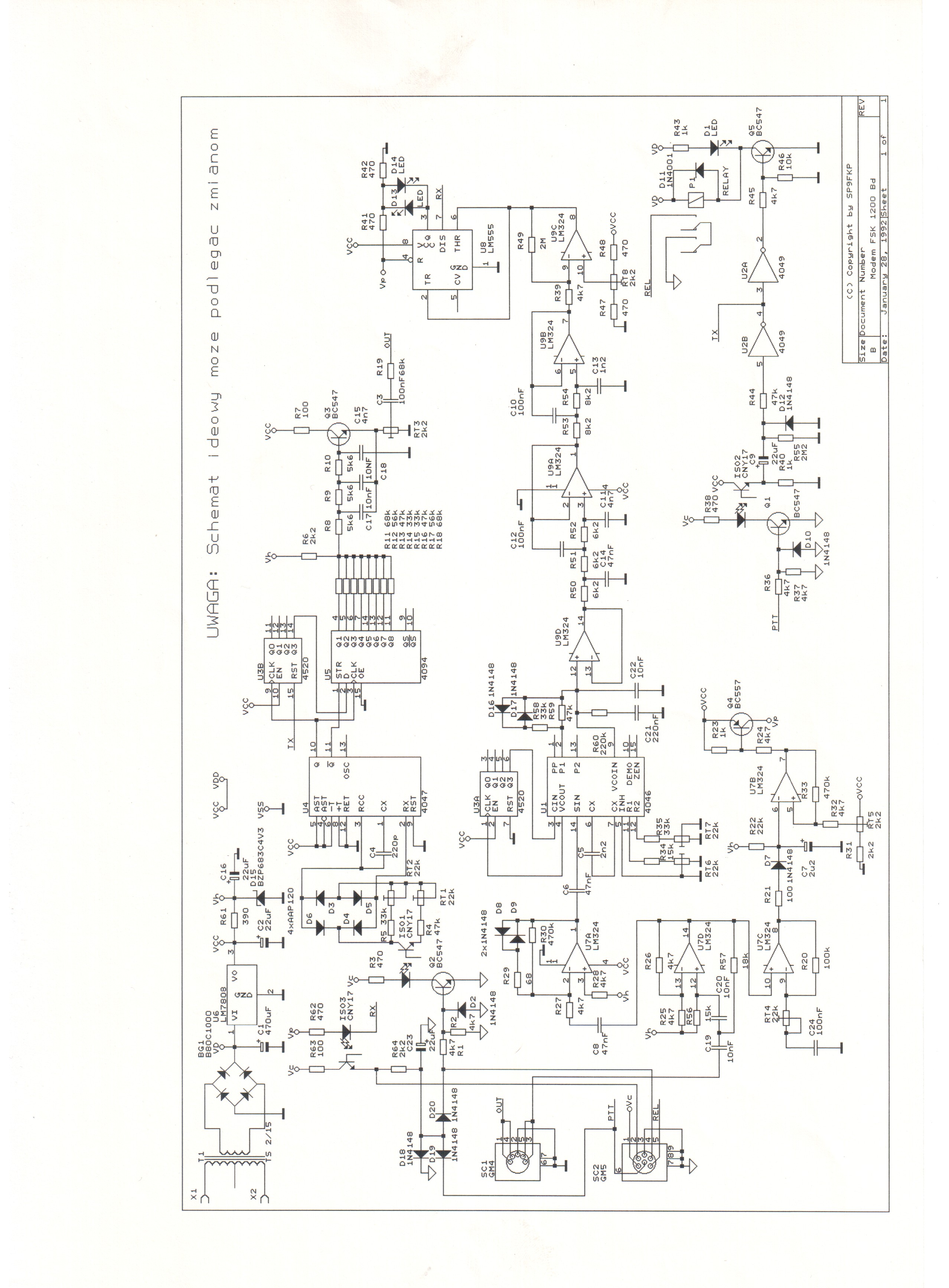

Schemat namalowany w porządnym dosowym OrCAD'zie ;-). Fajnie się w nim malowało.
