29-08-2012, 21:53
30-08-2012, 20:40
Witaj Karol. Przepraszam, że dopiero teraz odpisuję, ale niestety praca czasem wymaga tego że człowiek mniej siedzi przy komputerze
Co do Twoich pytań to:
Jeśli zastosujesz elementy z dolnej części schematu to wtedy pomijasz rezonator kwarcowy.
Element " POT 10K Strojenie " to nic innego jak potencjometr wieloobrotowy. Nie musisz też kurczowo się tutaj trzymać tych 10kΩ, możesz śmiało zastosować potencjometr o innej oporności np. 22kΩ , 47kΩ lub nawet 100kΩ .
Rezystor R18 na schemacie nie ma podanej na sztywno wartości ponieważ nim możesz sobie zawęzić zakres przestrajania generatora i nawet można go śmiało pominąć ( czyli tak jakby zewrzeć ) . Pasmo 80m to zakres od 3,5MHz do 3,8MHz. Zakres foniczny w tym paśmie jest od 3,6MHz do 3,8MHz. W miejsce indukcyjności 10µH możesz śmiało zastosować filtr 7x7 o oznaczeniu 433. Będziesz miał wtedy możliwość dokładnego w strojenia się w pasmo 80m.
Odbiornik ten nie jest żadną rewelacją ale jak na początkującego bardzo go polecam.

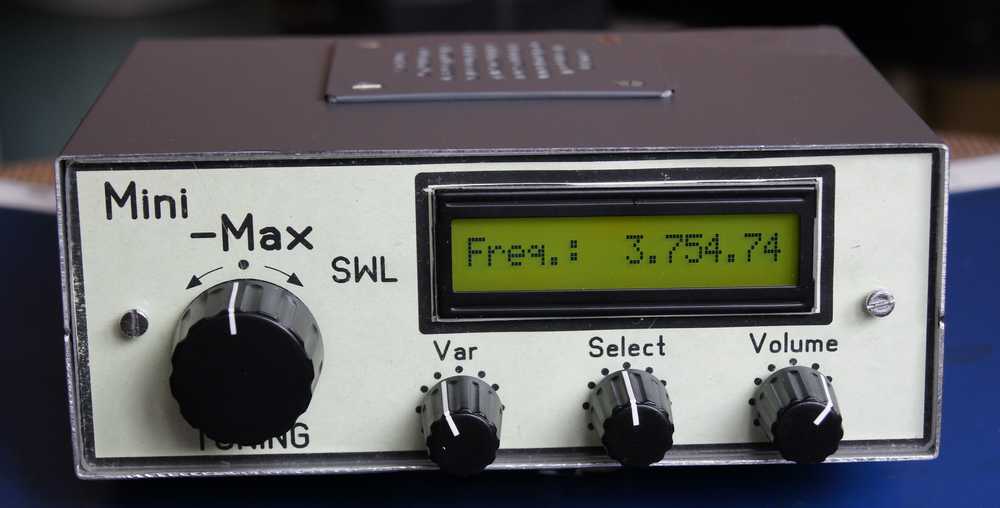

Od siebie dodam, że odbiornik który przedstawił Ci kolega Rysio jest już odbiornikiem o lepszych parametrach pod względem czułości i już nie mówiąc, że odbiera tylko jedną wstęgę czyli LSB. Nie chcę abyś się zraził w wypadku niepowodzeń dlatego proponuję na początek zwykły prosty odbiornik bez filtrów kwarcowych aby nie utrudniać uruchomienia. Na " ciekawsze " konstrukcje przyjdzie czas
Co do pomiaru częstotliwości, nie ukryję, że tutaj się bardzo mocno przyda taki pomiar
polecam ten układ który zaproponował Ci już kolega Rysio. Twórcą tego układu jest kolega DL4YHF. Możesz się zapoznać z opisem tego miernika pod tym linkiem: http://www.sp-qrp.pl/pliki/projekty/fmet...5jnw_2.pdf . Łukasz dobrze tu opisał budowę oraz sposób obsługi tego miernika i jak mnie pamięć nie myli to Łukasz też sprzedawał lub może dalej sprzedaje gotowe płytki wraz z zaprogramowanym procesorem oraz wyświetlaczami LED.
Jeśli byś miał jeszcze jakieś pytanie to śmiało pisz tutaj.
73! Andrzej
Co do Twoich pytań to:
Jeśli zastosujesz elementy z dolnej części schematu to wtedy pomijasz rezonator kwarcowy.
Element " POT 10K Strojenie " to nic innego jak potencjometr wieloobrotowy. Nie musisz też kurczowo się tutaj trzymać tych 10kΩ, możesz śmiało zastosować potencjometr o innej oporności np. 22kΩ , 47kΩ lub nawet 100kΩ .
Rezystor R18 na schemacie nie ma podanej na sztywno wartości ponieważ nim możesz sobie zawęzić zakres przestrajania generatora i nawet można go śmiało pominąć ( czyli tak jakby zewrzeć ) . Pasmo 80m to zakres od 3,5MHz do 3,8MHz. Zakres foniczny w tym paśmie jest od 3,6MHz do 3,8MHz. W miejsce indukcyjności 10µH możesz śmiało zastosować filtr 7x7 o oznaczeniu 433. Będziesz miał wtedy możliwość dokładnego w strojenia się w pasmo 80m.
Odbiornik ten nie jest żadną rewelacją ale jak na początkującego bardzo go polecam.
Od siebie dodam, że odbiornik który przedstawił Ci kolega Rysio jest już odbiornikiem o lepszych parametrach pod względem czułości i już nie mówiąc, że odbiera tylko jedną wstęgę czyli LSB. Nie chcę abyś się zraził w wypadku niepowodzeń dlatego proponuję na początek zwykły prosty odbiornik bez filtrów kwarcowych aby nie utrudniać uruchomienia. Na " ciekawsze " konstrukcje przyjdzie czas
Co do pomiaru częstotliwości, nie ukryję, że tutaj się bardzo mocno przyda taki pomiar
polecam ten układ który zaproponował Ci już kolega Rysio. Twórcą tego układu jest kolega DL4YHF. Możesz się zapoznać z opisem tego miernika pod tym linkiem: http://www.sp-qrp.pl/pliki/projekty/fmet...5jnw_2.pdf . Łukasz dobrze tu opisał budowę oraz sposób obsługi tego miernika i jak mnie pamięć nie myli to Łukasz też sprzedawał lub może dalej sprzedaje gotowe płytki wraz z zaprogramowanym procesorem oraz wyświetlaczami LED.Jeśli byś miał jeszcze jakieś pytanie to śmiało pisz tutaj.
73! Andrzej
30-08-2012, 21:19
OK, bardzo dziękuję. Wiele mi to rozjaśniło w głowie
Mam jeszcze kilka pytań. Czy np. L1 to http://sklep.avt.pl/p/pl/48747/dlawik+1mh.html ?
Do czego służy przełącznik zaznaczony na schemacie poniżej?
I czy później da się do tego dobudować jakąś końcówkę mocy, która by zwiększała moc do 5-10 Watów?
Pozdrawiam,
Karol
Mam jeszcze kilka pytań. Czy np. L1 to http://sklep.avt.pl/p/pl/48747/dlawik+1mh.html ?
Do czego służy przełącznik zaznaczony na schemacie poniżej?
I czy później da się do tego dobudować jakąś końcówkę mocy, która by zwiększała moc do 5-10 Watów?
Pozdrawiam,
Karol
30-08-2012, 22:54
Hej Tak, cewka L1 to typowy dławik osiowy. taki jaki podałeś w linku.
Przełącznik ten służy do przełączania napięć. W czasie odbioru podaje on napięcie zasilania na stopień wzmacniacza m.cz. a w czasie nadawania zasila stopień wzmacniacza w.cz. nadajnika.
Moc wyjściowa tego układu waha się w granicach 200-300mW a więc można do tego prostego TRx-a dorobić dodatkowy wzmacniacz który będzie oddawał moc rzędu 5-10W.
Chciałbym Cię też poinformować, że na ten układ będzie tworzył sygnał z dwiema wstęgami, czyli tzw. sygnał DSB ( dwie wstęgi boczne w wytłumioną falą nośną ). Ten typ modulacji pokrywa o 50% więcej potrzebnego pasma aby sygnał był zrozumiały dla korespondenta. Aktualnie używamy modulacji LSB i USB czyli odpowiednio dolna lub górna wstęga sygnału DSB.
Co do nadawania to aktualnie bym osobiście sobie ten temat odpuścił do momentu zapoznania się całkowicie z tematem pracy w eterze i zdobyciem ( zdaniem ) egzaminu umożliwiającemu w pełni korzystać z pasm KF jak i UKF. Tutaj: http://www.uke.gov.pl/_gAllery/74/24/742...poz972.pdf masz wykaz częstotliwości w których można pracować bez pozwolenia. Nie wiem jak ten przepis jest widziany w tym roku bo ten artykuł jest z 2007
Polecam też, abyś się porozglądał za jakimkolwiek klubem krótkofalarskim w Twojej okolicy ( może gdybyś napisał skąd jesteś to byłoby łatwiej Cię nakierować na odpowiedni klub ) w którym koledzy na pewno pomogą Ci zdobyć odpowiednią wiedzę, pomoc w uruchomieniu odbiorników i nie tylko.
Prośba do reszty kolegów Jeśli gdzieś coś nie tak napisałem z przepisami to proszę poprawcie mnie
73! Andrzej
Tak, cewka L1 to typowy dławik osiowy. taki jaki podałeś w linku.Przełącznik ten służy do przełączania napięć. W czasie odbioru podaje on napięcie zasilania na stopień wzmacniacza m.cz. a w czasie nadawania zasila stopień wzmacniacza w.cz. nadajnika.
Moc wyjściowa tego układu waha się w granicach 200-300mW a więc można do tego prostego TRx-a dorobić dodatkowy wzmacniacz który będzie oddawał moc rzędu 5-10W.
Chciałbym Cię też poinformować, że na ten układ będzie tworzył sygnał z dwiema wstęgami, czyli tzw. sygnał DSB ( dwie wstęgi boczne w wytłumioną falą nośną ). Ten typ modulacji pokrywa o 50% więcej potrzebnego pasma aby sygnał był zrozumiały dla korespondenta. Aktualnie używamy modulacji LSB i USB czyli odpowiednio dolna lub górna wstęga sygnału DSB.
Co do nadawania to aktualnie bym osobiście sobie ten temat odpuścił do momentu zapoznania się całkowicie z tematem pracy w eterze i zdobyciem ( zdaniem ) egzaminu umożliwiającemu w pełni korzystać z pasm KF jak i UKF. Tutaj: http://www.uke.gov.pl/_gAllery/74/24/742...poz972.pdf masz wykaz częstotliwości w których można pracować bez pozwolenia. Nie wiem jak ten przepis jest widziany w tym roku bo ten artykuł jest z 2007
Polecam też, abyś się porozglądał za jakimkolwiek klubem krótkofalarskim w Twojej okolicy ( może gdybyś napisał skąd jesteś to byłoby łatwiej Cię nakierować na odpowiedni klub ) w którym koledzy na pewno pomogą Ci zdobyć odpowiednią wiedzę, pomoc w uruchomieniu odbiorników i nie tylko.
Prośba do reszty kolegów
Jeśli gdzieś coś nie tak napisałem z przepisami to proszę poprawcie mnie 73! Andrzej
30-08-2012, 23:13
Czyli żeby przełączyć TRX na nadawanie, to muszę przełączyć Izostat (ten na samej górze) i ten do przełączania napięć?
Aha, jeszcze jedno
Jaka wartość kondensatora C23 (na schemacie jest 1...47u)?
I jaka jest pełna nazwa US1 (na schemacie po lewej stronie)?
Karol
Aha, jeszcze jedno
Jaka wartość kondensatora C23 (na schemacie jest 1...47u)?
I jaka jest pełna nazwa US1 (na schemacie po lewej stronie)?
Karol
31-08-2012, 14:08
Co do Izostatu to tak, trzeba przełączyć oba
C23 jest podane na schemacie, że można użyć kondensatora elektrolitycznego z przedziału pojemności od 1 do 47µF. Pojemnością tą regulujesz wzmocnienie układu LM386. Jak pamiętam ja u siebie kiedyś zastosowałem 10µF i poziom wzmocnienia był wystarczający.
Układ US1 to typowy wzmacniacz operacyjny ULY741. Możesz też użyć innego układu np. TL072 lub TL082 ale musisz pamiętać, że te układy mają całkowicie inne wyprowadzenia sygnałów.
C23 jest podane na schemacie, że można użyć kondensatora elektrolitycznego z przedziału pojemności od 1 do 47µF. Pojemnością tą regulujesz wzmocnienie układu LM386. Jak pamiętam ja u siebie kiedyś zastosowałem 10µF i poziom wzmocnienia był wystarczający.
Układ US1 to typowy wzmacniacz operacyjny ULY741. Możesz też użyć innego układu np. TL072 lub TL082 ale musisz pamiętać, że te układy mają całkowicie inne wyprowadzenia sygnałów.
31-08-2012, 15:16
Nastąpiła zmiana planów.
Zamiast tego TRX'a postanowiłem zbudować sam odbiornik (też oparty na NE612), z tym że na 40m. Link: http://lpistor.chez-alice.fr/rxsimple.htm
Schemat:
Mam jedynie problem z D1 (dolna część schematu). Jest tam dioda BB909A, która niestety nie jest nigdzie dostępna
Czy mogę ją zastąpić np. BB105A (http://sklep.avt.pl/p/pl/3456/dioda+bb10...p05a.html) lub BB112 (http://sklep.avt.pl/p/pl/482885/dioda+bb112.html)?
Zamiast tego TRX'a postanowiłem zbudować sam odbiornik (też oparty na NE612), z tym że na 40m. Link: http://lpistor.chez-alice.fr/rxsimple.htm
Schemat:
Mam jedynie problem z D1 (dolna część schematu). Jest tam dioda BB909A, która niestety nie jest nigdzie dostępna
Czy mogę ją zastąpić np. BB105A (http://sklep.avt.pl/p/pl/3456/dioda+bb10...p05a.html) lub BB112 (http://sklep.avt.pl/p/pl/482885/dioda+bb112.html)?
31-08-2012, 17:44
31-08-2012, 18:06
Ale ta dioda też nie jest łatwo dostępna
A co z wymienionymi wcześniej? (BB105A (http://sklep.avt.pl/p/pl/3456/dioda+bb10...p05a.html) albo BB112 (http://sklep.avt.pl/p/pl/482885/dioda+bb112.html)? Nie da się którąś z nich zastąpić tej nieszczęsnej B909A?
A co z wymienionymi wcześniej? (BB105A (http://sklep.avt.pl/p/pl/3456/dioda+bb10...p05a.html) albo BB112 (http://sklep.avt.pl/p/pl/482885/dioda+bb112.html)? Nie da się którąś z nich zastąpić tej nieszczęsnej B909A?
31-08-2012, 18:14
